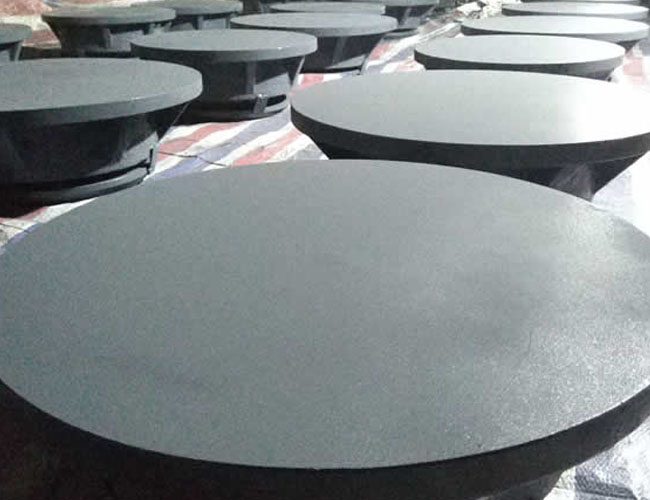

固定球铰支座

2022-03-01 21:06:57

  • 固定球铰支座
  • 固定球铰支座
  • 固定球铰支座
  • 固定球铰支座

产品详情

固定球铰支座的构造与安装

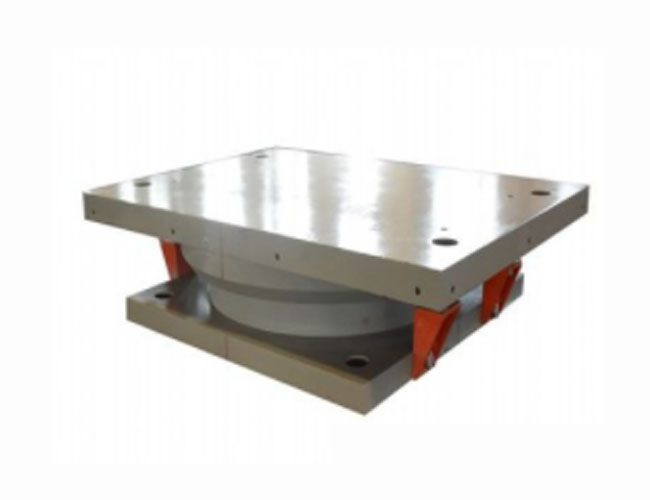

固定球铰支座含义:即具有竖向承载和竖向转动及抗震的功能的支座。固定球铰支座构造:支座由下支座凹板、球冠衬板、上支座滑板、聚四滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。球冠衬板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽,用以固定平面四氟板。固定球铰支座的安装1、支座的安装方案、连接形式应与结构设计人员具体商定,以保证上、下部结构与支座的可靠连接和功能发挥。

2、下部钢筋砼柱的标号不得低于C40级。

3、柱内配筋应参考本支座设计时的研究分析结果,即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内(b为柱截面宽度),增大水平箍筋截面的配置,其增加量依承载力分析结果确定。

4、活动支座根据设计需要在上支座板与滑板之间设置偏值。

5、支座和预埋钢板的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四板,橡胶密封圈和5201硅脂。

6、安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。

7、支座中心线应与主梁中心线及下部结构安装线重合。

8、支座安装就位后,底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后,应立即拆除临时连接件。

9、支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防尘罩(防尘罩为橡胶板,同现场施工单位负责安装)。
